Présentation de l'écran Super Knob :

Montage MODX > Performance > Motion Control
Présentation de l'écran Super Knob :
Vous trouverez sur cette page les informations relatives à la page Super Knob.
La page en détails :

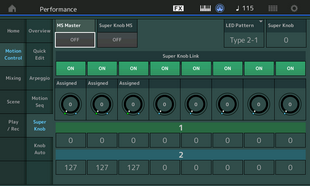

Vous accédez à cet écran via la page Home de la Performance.
PERFORMANCE > Motion Control > Super Knob.
Les captures ci-dessous sont réalisées à partir de l'OS 1.50.

- le pavé MS Master permet d'activer le bouton Physique Motion Sequence Master :






- le pavé Super Knob MS ermet d'activer la Motion sequence du Super Knob :




- le Led Pattern permet de choisir le type d'éclairage du Super Knob parmis la sélection suivante, il peut y avoir des changements de couleurs selon la position du Super Knob et ou des changements de "flash" : Type 1, Type 2-1, Type 2-2, Type 3-1, Type 3-2, Type 4-1, Type 4-2, Type 5-1, Type 5-2, Type 6, Type 7-1, Type 7-2,Type 8-1, Type 8-2, Type 9, Type 10, Type 11, Off.

Avec Off le Super Knob ne s'allume pas pour la performance, ce réglage étant lié et sauvé avec la performance, vous pouvez tout à fait avoir des performances User ou le Super Knob est éteint et d'autres où il est allumé :




- la valeur en cours ou position du Super Knob est affichée dans ce pavé, à 64 il est en position centrale :




- le pavé suivant permet de définir la valeur liée à la position gauche minimale de chaque bouton rotatif assignable de 0 à 127 :




Vous pouvez pour modifier la valeur, tourner la molette dial, utiliser les touches Inc/Dec ou cliquer deux fois sur le pavé et saisir une valeur dans la fenêtre de saisie numérique pour entrer cette donnée :




- le pavé suivant permet de définir la valeur lié à la position droite maximale de chaque bouton rotatif  de 0 à 127 :




La valeur minimale peut être 127 et la maximale 0, ainsi au lieu d'avoir une progression montante en tournant le bouton rotatif assignable ou le Super Knob vers la droite si le bouton rotatif est lié (link) au Super Knob, il aura une progression descendante, par exemple pour faire baisser un volume.
En affectant plusieurs boutons rotatifs ASK (Assignables Knob) au Super Knob, vous pouvez avoir une progression montante alors que d'autres auront une progression descendante.

- le bouton rotatif est représenté par le cercle, le point blanc indique la potition de la valeur du bouton rotatif ou du Super Knob si le bouton rotatif est lié (link) au Super Knob et cette valeur s'affiche au centre du cercle, le point vert représente la valeur miniimale associée au réglage de rotation du bouton rotatif ou du Super Knob si le bouton rotatif est lié (link) au Super Knob , le point bleu sa valeur maximale :




Ne pensez pas que la plage de mouvement du Super Knob sera limitée de la position 07h00 à 15h00 si vous définissez un maximum à 89 par exemple.
En fait il fera toujours sa course de 07h00 à 17h00 mais au lieu de le faire pour incrémenter de 0 à 127 :




Il le fera pour aller de 0 à 89, ce sera donc une montée plus douce et progressive :




- si vous ne souhaitez pas que les autres ASK common bougent, vous pouvez utiliser le Super Knob Link et mettre sur "Off" les boutons roatitifs assignables qui ne seront pas associés au Super Konb :




- dans cet exemple les boutons rotatifs assignables 2/4/6 ne sont pas liés au Super Knob, ils ne suivront pas les mouvements du Super Knob et pourront être utilisés de façon indépendante du Super Knob pour contrôler une destination de votre choix :




Cette option "Link" a été mise en place avec l'OS 1.50, notez que sur "Off", il n'y a pas la possibiltié de définir une valeur minimale
et maximale.
Les pavés Ms MAster et Super Knob Ms sont égalements de nouveau pavés apportés par l'OS 1.50.

  • Cliquez sur l'image pour avoir accès au didacticiel "Morphing Part" qui vous donne un bon exemple d'utilisation du Super Knob, ceci n'est qu'un exemple, il y a de nombreuses possibilités d'utilisation du Super Knob en dehors de la gestion des volumes des parts :


Super Knob Control Change :
  • Possibilité très attendue pour tous ceux qui travaillent avec un logiciel séquenceur, depuis l'OS 1.20 le Super Knob peut se gérer depuis un logiciel séquenceur ou un contrôleur externe via un control change de votre choix. C'est bien plus facile depuis un logiciel séquenceur de gérer un control change pour l'automation que de gérer des données sysex. L'enregistrement des données de Super Knob se fait également via le control change choisi. Il est toujours possible de choisir les syex en mettant le CC sur "Off".
  • Au niveau Common de la performance pour les assignables Knob, à la base le Super Knob gère des données sysex, au niveau des parts on travaille en control change, vou spouvez maintenant gérer le niveau common pour le Super Knob avec un control change en lieu et place des sysex.

- C'est dans Utility > Settings > Midi I/O que vous allez pouvoir définir à quel Control change externe le Super knob
peut être assigné :




- Un autre pavé fait son apparition sur cet écran, Control Number :




- Control Number vous permet d'aller directement sur la page Control Number de la performance, on y retrouve l'indication du Control change associé au Super Knob, attention vous ne pouvez pas le modifier depuis cet écran c'est une indication car le Control Change associé au Super Knob est commun à toutes les performances :




- A l'identique on peut visualiser la fonction ou le Control Change associé à la pédale Foot Switch, vous ne pouvez pas le modifier depuis cet écran c'est une indication également :




- Le pavé Midi Settings vous permet de revenir directement sur l'écran Utility > Settings > Midi I/O :




- si le Control Change est déjà utilisé, vous aurez cette indication en jaune :




- on retrouve la même indication sur l'écran Control Number pour le Super Knob et le contrôleur qui utilise le même Control Change :



Veillez donc à choisir un Control Change pour le Super Knob qui ne soit pas déjà utilisé par ailleurs.
